Travaux :

Ile de Hoëdic : des travaux de stockage pour sécuriser l’alimentation en eau

Sur l’île de Hoëdic, l’unité de traitement de 6 m3/h est alimentée par 3 forages qui refoulent vers un 1er étage de traitement sur filtre bicouche. L’eau est ainsi préfiltrée, pendant l’hiver, puis stockée dans des bâches intermédiaires d’un volume total de 6 000 m3, afin de faire face aux besoins de l’île en période estivale.

Le 2éme étage de traitement, à partir de l’eau prétraitée, consiste à finaliser la potabilisation et la désinfection de l’eau pour en assurer la distribution vers les usagers.

Actuellement, la capacité de stockage de l’eau traitée avant distribution est d’environ 75 m3, et peut s’avérer en limite des besoins lors des journées de très forte consommation.

Eau du Morbihan, en partenariat avec Auray Quiberon Terre Atlantique, a décidé de renforcer les capacités de stockage d’eau traitée afin de sécuriser la distribution d’eau potable sur l’île et faire face aux besoins de pointes.

Les travaux sont actuellement en cours et seront finalisés avant l’été 2023. Ils concernent :

• La création et mise en service d’une bâche a eau traitée de 200 m3 à l’intérieur d’une bâche existante, hors service, de 400 m3.

• Le raccordement hydraulique, électrique et pilotage automatisme associé

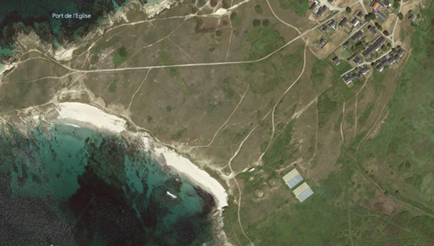

plan de situation des travaux

Le montant des études et des travaux s’élève à 600 000 Euros HT

Ce projet est financé :

  • Par Eau du Morbihan pour 300 000 € HT
  • Par AQTA à hauteur de 120 000 € HT
  • Par l’agence de l’eau Loire Bretagne à hauteur de 180 000 € HT (en cours d’instruction)


Unité de production d’eau potable du Lac au Duc : des travaux pour déshydrater les boues

Parmi les 12 usines de production d’eau potable de Eau du Morbihan à partir d’eau de surface figure l’usine de Lac au Duc.

Située sur la commune de Ploërmel au nord-est du département, sa mise en service remonte à 1960, et sa dernière modernisation date de 2006.

L’eau brute est prélevée dans la retenue du même nom, principalement alimentée par le cours d’eau de l’Yvel et également par un pompage dans l’Oust sur la commune de Guillac au lieu-dit La Herbinaye.

La station présente une capacité de traitement nominale est de 600 m3/h, soit 12 000 m3/j, pour un fonctionnement de 20 h par jour.

Cette station de production d’eau potable ne comporte pas à ce jour de filière de traitement des boues. On entend ici par « Boues », les matières organiques décantées, et sous-produits issus de la filière de potabilisation de l’eau, encore appelées « terres de décantation ».

En effet, l’ensemble des effluents issus des ouvrages de production sont épaissis puis collectés dans un poste de relèvement afin d’être dirigés vers la station d’épuration de la ville de Ploërmel. Une convention de déversement avec Ploërmel Communauté encadre les rejets.

Afin de soulager la charge de la station d’épuration, et près une étude préliminaire de faisabilité en 2020, Eau du Morbihan engage la construction d’une unité de déshydratation des boues de cette unité, par centrifugation.

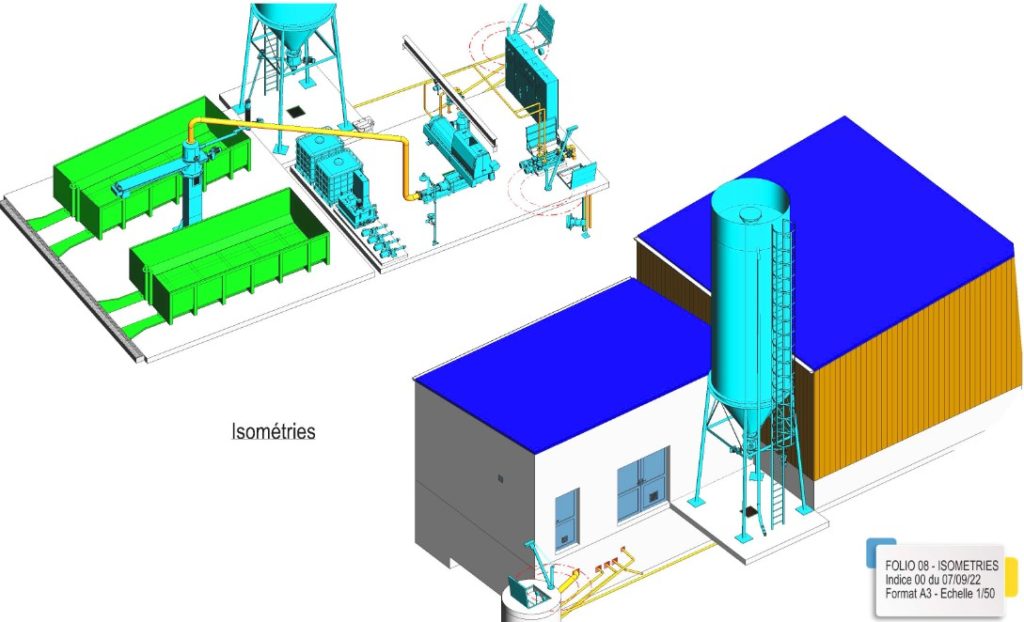

Le programme de travaux comprend ainsi la construction d’un local dédié à l’étape de déshydratation intégrant les postes électricité, réactifs, instrumentation, équipements électromécaniques et pompage.

Un plan d’épandage a été finalisé pour l’élimination des boues déshydratées produites par l’installation.

Les travaux, d’un montant de 936 100 € HT , sont prévus à compter de juin 2023 pour 9 mois. L’unité de production sera maintenue en service durant l’intervention.


Travaux d’aménagement de l’usine de traitement d’eau potable de Toultreincq et raccordement de deux forages

Située sur la commune de Gourin, l’unité de production d’eau potable de Toultreincq, d’une capacité de 400m³/h, assure la desserte locale et au-delà la sécurisation d’une grande partie du territoire de Roi Morvan Communauté, via le Feeder d’interconnexion entre Gourin et Le Faouët.

Contexte

Le projet porté par Eau du Morbihan vise à refondre et moderniser l’unité de traitement d’eau potable existante.

Cette opération d’intérêt public est indispensable pour sécuriser la production d’eau potable pour les habitants du territoire et limiter la pression sur les ressources, en période d’étiage. En effet, la nouvelle unité de production d’eau potable sera alimentée par des ressources diversifiées, à partir d’eau de surface et d’eau souterraine.

La filière de traitement performante permettra de répondre aux évolutions réglementaires en matière de qualité d’eau potable destinée à la consommation humaine.

Projet

Les marchés des travaux ont été attribués au groupement SOURCES/CNR et TOULGOAT pour les travaux de canalisation, pour un montant de 7 M€.

La durée globale de l’opération est de 28 mois, avec un démarrage prévisionnel en juin 2023.

Le programme de travaux intègre :

  • La construction d’une nouvelle unité de traitement d’une capacité de production de 300 m³/h, implantée sur la parcelle de l’unité de production existante.
  • La réhabilitation des ouvrages existants maintenus en exploitation et la démolition des ouvrages abandonnés.
  • La mise en service et le raccordement de 2 nouveaux forages profonds et la suppression de 4 puits.
  • L’optimisation de la gestion des ressources.

Cette opération s’intègre à la politique menée par Eau du Morbihan, visant à prioriser les ressources locales de proximité, à entretenir et moderniser le patrimoine, pour assurer la sécurisation, la qualité et la continuité du service public d’eau potable.

Limiter les impacts

Une partie des travaux se déroulera en zone humide.

A ce titre Eau du Morbihan, a mené des études depuis 2018 afin d’évaluer les impacts du projet en phase travaux et phase d’exploitation.

Eau du Morbihan a intégré les mesures suivantes :

  • Abandon de 4 puits.
  • Adaptation de la cadence de pompage des puits et forage en nappe basse.
  • Préconisation spécifiques aux travaux en zones humides pour la pose de canalisation (respect des horizons des terres, dispositions pour éviter le drainage …)
  • Aménagement d’un habitat favorable aux batraciens, ainsi que des lagunes de prétraitements des eaux de process, avant retour au milieu naturel, sur le site de l’unité de production
  • Prélèvements en eau superficielle en étiage réduits avec la mise en service des forages, adaptation de la mobilisation des ressources diversifiées selon leur disponibilité pour réduire la pression de prélèvement

Des mesures de suivi seront mises en œuvre :

  • Fauche tardive des parcelles, avec export des herbes,
  • Suivi de la dynamique de la végétation autour des forages
  • Partenariat avec l’Association de mise en valeur des sites naturels de Glomel pour restaurer les habitats humides Natura 2000

Cliquer pour consulter le résumé du projet.


Ar C’hastell : la nouvelle unité de production est en service !

La nouvelle Unité de Production Ar C’hastell à Sainte Anne d’Auray est dorénavant en service. L’eau produite par cette installation moderne et performante est mise en distribution sur le périmètre d’Auray Quiberon Terre Atlantique. Elle contribue également à certaines périodes de l’année à alimenter d’autres territoires par le réseau départemental d’interconnexions et de sécurisation.

Vous avez pu suivre l’évolution du chantier pendant ces 2 dernières années via un fil d’actualité spécifique.

Pour retrouver toutes les informations sur le projet, ses objectifs, les enjeux, la filière de traitement sous forme d’animation et de vidéo, cliquer ici ou sur l’icône dédié en page d’accueil.


Sécurisation du barrage du Lac au Duc : démarrage des travaux

Le projet

Le barrage en remblai du Lac au Duc, situé sur les communes de Ploërmel et Taupont dans le département du Morbihan, a une hauteur de 8,82 m, stocke un volume de 3,7 millions de m3 à sa cote de retenue normale et supporte en crête la route départementale RD 8.

Barrage du lac au Duc

Barrage du lac au Duc

Celui-ci est équipé en rive droite d’un évacuateur de crues, qui se révèle sous-dimensionné puisque des risques de surverse apparaissent lors des crues d’occurrence centennale, phénomène pouvant provoquer la rupture du barrage par érosion du remblai.

Il doit également faire l’objet d’un confortement de son parement aval afin de garantir sa stabilité.

Les travaux programmés ont pour but de sécuriser le barrage selon les règles de sûreté en vigueur afin de garantir la sécurité des biens, activités et personnes en aval de la retenue.

Le projet comprend également la pose d’une vanne clapet de 50 cm de haut en amont de l’évacuateur actuel pour optimiser la gestion du niveau de la retenue hors période de crue, dans l’objectif de stocker 1 million de m3 d’eau supplémentaire en début d’été.

La maîtrise d’ouvrage des travaux est assurée par Eau du Morbihan, pour le compte des différents propriétaires et maîtres d’ouvrages partenaires de l’opération : Eau du Morbihan, Département du Morbihan, Commune de Ploërmel, Commune de Taupont, SIAEP de Brocéliande et Ploërmel Communauté.

Maîtres d’ouvrage et financement

Contribution des maitrises d’ouvrage au financement du projet

Suite à l’enquête publique concernant le projet et l’avis favorable et sans réserve du commissaire-enquêteur, les travaux de sécurisation du barrage du Lac au Duc ont été autorisés par le Préfet du Morbihan par arrêté préfectoral du 15/01/2021.

Après appel d’offres des travaux de sécurisation du barrage, les lots ont été attribués aux entreprises suivantes :

  • Lot 1 – Travaux forestiers et paysagers : ID VERDE (Ploeren) pour un montant de 30 000 € HT
  • Lot 2 – Terrassement et génie civil : Vinci Construction Maritime et Fluvial (Saint Nazaire) / Lessard TP (Brehand) pour un montant de 1 899 710 € HT
  • Lot 3 – Hydromécanique : La Verchéenne (Les Verchers sur Layon) pour un montant de 93 350 € HT.

La maîtrise d’œuvre est réalisée par le bureau d’études ISL Ingénierie (Angers).

Du fait de la présence de très nombreux réseaux dans le corps du remblai du barrage, un marché de dévoiement des réseaux AEP et assainissement (en groupement de commande avec Ploërmel Communauté) a également été conclu avec l’entreprise COCA Atlantique (La Chapelle sur Erdre) pour un montant total de 275 997,00 € HT (maîtrise d’œuvre ARTELIA– Ploemeur) afin de permettre la réalisation des travaux de sécurisation du barrage.

Les travaux d’abattage des arbres gênants et situés sur l’emprise des travaux ont débuté le 18 mars et se sont terminés le 31 mars 2021, conformément à l’arrêté préfectoral pour respecter les périodes de nidification des oiseaux.

Les travaux de terrassement et de génie civil débuteront à partir du 17 mai 2021 par les travaux de dévoiement de réseaux et de construction des pistes d’accès.

Ils se feront sous coupure complète de circulation de la RD 8 pendant environ 8 mois.

Description des travaux

Travaux du lot n°1 : Travaux forestiers

Les travaux portent sur :

  • L’abattage des arbres, arbustes et haies situés dans l’emprise des travaux,
  • L’enlèvement de la végétation invasive de type bambous et végétation ligneuse sur les parements du secteur usine,
  • La dépose de la clôture de l’enceinte de l’usine située en bordure de la haie de bambous,
  • La végétalisation des enrochements situés en face de l’usine,
  • La fourniture et la pose de nouvelles clôtures.

Travaux du lot n°2 : Terrassement et génie civil

Les travaux portent sur :

  • La réalisation d’un nouvel évacuateur de crues en rive droite du barrage, arasé à la cote de 33,50 m NGF,
  • La réalisation du génie civil pour un ouvrage de type clapet sur l’évacuateur actuel,
  • Les opérations de stabilisation de l’ouvrage avec la mise en œuvre d’un écran étanche longitudinal de type palplanches et le confortement du parement aval du barrage par la réalisation d’une recharge drainante,
  • La construction d’un muret pare-vague côté amont,
  • La réalisation des étanchéités des ouvrages traversants (canal de décharge et du canal du Tournisset),
  • La réalisation des travaux connexes rendus nécessaires à la réalisation des ouvrages : accès, batardeaux, raccordement, etc.

Travaux du lot n°3 : Hydromécanique

Les travaux portent sur la réalisation d’un clapet de 50 cm de haut sur l’évacuateur actuel.

Ils comprennent l’ensemble des équipements hydromécaniques et électriques.

Travaux complémentaires

Des travaux préparatoires de dévoiement de réseaux seront réalisés par Eau du Morbihan, Ploërmel Communauté, ENEDIS, Morbihan Energie, Orange et le SIAEP de Brocéliande.

Les travaux de rénovation de la chaussée et des dispositifs de sécurité seront réalisés et financés par le Département du Morbihan au cours de l’automne 2021 en fonction de l’avancement des travaux de terrassement et de génie civil.

Pour en savoir plus :

A télécharger :








Vidange de la retenue d’Antoureau à Belle-Ile-en-Mer

Vue aérienne Antoureau

Vue aérienne retenues Bordilla et Antoureau

La retenue d’Antoureau, qui sert de réserve d’eau brute pour la production d’eau potable de Belle-Ile-en-Mer, va être vidangée au mois d’octobre pour des travaux de maintenance.

En effet, une vanne de fond doit être remplacée car il s’agit d’un organe de sécurité important du barrage. Une vanne de vidange de fond de secours sera également installée en aval du barrage, en plus de celle qui sera remplacée, afin d’avoir un dispositif d’intervention ultérieure sans devoir vidanger la retenue, ce qui est déjà le cas aux barrages de Borfloc’h et de Bordilla. Des travaux complémentaires seront réalisés, notamment la reprise des joints du parement amont, habituellement immergés.

Pour préparer la réalisation de ces travaux, la gestion des retenues a été établie avant l’été en coordination avec l’exploitant SAUR afin de réaliser une vidange sans perte d’eau vers le milieu naturel. La retenue d’Antoureau a ainsi été utilisée durant tout l’été pour la production d’eau potable. La retenue de Bordilla est actuellement utilisée afin de permettre une vidange complète de la retenue d’Antoureau dans celle de Bordilla début octobre. La retenue de Borfloc’h, qui a été conservée quasiment pleine, sera utilisée pour la production d’eau potable durant les travaux qui vont durer environ deux mois (octobre et novembre 2020).

Retenue Antoureau septembre 2020

Eau du Morbihan, maitre d’ouvrage des travaux, a réalisé une consultation d’entreprises avec l’aide du bureau d’études ISL Ingénierie. Les entreprises retenues par Eau du Morbihan sont LE DU Industrie pour les travaux hydrauliques et Etandex pour les travaux de génie civil, pour un total d’environ 100 k€ HT.

Une pêche de sauvegarde du poisson restant en fin de vidange dans la retenue d’Antoureau sera réalisée début octobre. Un inventaire des espèces présentes sera réalisé et celles non nuisibles seront réparties entre les retenues de Bordilla et de Borfloc’h.

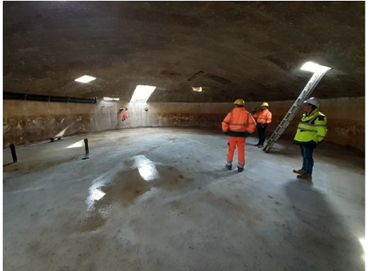

Eau du Morbihan réhabilite ses réservoirs et châteaux d’eau

Parmi les infrastructures du service d’eau potable, les stockages constituent un échelon impératif permettant d’acheminer l’eau jusqu’aux abonnés. Sous formes de réservoirs au sol, parfois semi-enterrés et dotés de surpression, ou sur tour (château d’eau), leurs fonctions sont diverses :

  • hydraulique, permettant d’alimenter un secteur de distribution
  • sécurité, sous forme d’un stock permettant de pallier une interruption temporaire de production ou une casse sur le réseau
  • régulation, pour lisser des pointes de consommation

Le service de Distribution de Eau du Morbihan (111 communes pour 112 000 abonnés) compte ainsi 56 réservoirs, répartis sur le territoire, et partie intégrante des infrastructures de Distribution vers les abonnés. Un programme annuel de 500 000 € est dédié à leur réhabilitation. Sont ainsi remis à niveau : l’étanchéité, les organes hydrauliques, les équipements de sécurité, les clôtures et accès, les alarmes, surveillance et sécurisation des sites.









Le service de Production (221 communes) compte également 56 sites de stockage. Dans ce cas, ces réservoirs sont directement remplis par l’unité de Production associée et constituent les stockage « de tête » d’un secteur de desserte. Un programme d’investissement pluriannuel est également défini, pour, selon les années, 250 000 € ou 500 000 € par an.









Enfin, au titre de la compétence Transport, 6 ouvrages de stockage, associés à 6 sites de surpression et 200 km de canalisations de gros diamètres participent à la sécurisation départementale, en maillant le territoire et apportant les volumes d’eau potable nécessaires aux besoins à tout moment.

Afin d’optimiser et de renforcer cette sécurisation, 2 nouveaux réservoirs au sol, semi-enterrés, de 2 000 m3 chacun, construit sur le site de Kerguéro à Brech, seront mis en service avant la saison estivale 2019.






Bot Coët : une nouvelle unité de production pour le collège du Scorff amont

Depuis fin 2018, l’unité de production de Bot Coët est mise en service pour desservir le Collège territorial du Scorff amont.

Ce secteur correspondant à l’ex-SIAEP de Guémené sur Scorff était jusqu’alors alimenté par l’unité de Production de la Plaisance à partir d’une prise d’eau dans le Scorff.

Compte tenu des faibles débits du Scorff à l’étiage et de la vétusté de l’actuelle usine, une nouvelle infrastructure a été construite à Bot Coët en Ploërdut. D’une capacité de 60 m3/h à partir d’eau souterraine. Cette station viendra se substituer à l’usine historique, conservée en capacité de produire de l’eau durant une période d’observation nécessaire à la stabilisation de la nouvelle installation.

Débuté en avril 2017, le chantier a été suivi d’une période de mise en route de l’installation, d’observation, jusqu’à une mise en distribution de l’eau en novembre 2018.

A début décembre 2017, le génie civil de la station était terminé, tout comme la couverture. Un moment important de l’opération s’est tenu le 22 septembre 2017par le grutage et la mise ne place des 6 filtres en acier où s’effectueront les étapes de potabilisation (déferrisation – démanganisation – reminéralisation), avant de rejoindre une cuve de 300 m3 où une chloration sera réalisée pour terminer par la désinfection.

A 2 km du site de l’unité de production de Bot Coët, la station de pompage de l’eau brute des 3 forages de Kerven à Lignol a également été réalisée. Cet ouvrage permet, via une conduite en diamètre 140 mm, d’alimenter la station de traitement à hauteur de 40 m3/h, complété à 20 m3/h par le puits et le forage du site de Coëtven à Ploërdut.


Le Marais : une nouvelle unité de Production inaugurée le 28 juin 2017

L’unité de Production Le Marais a Tréffléan a été mise en service en avril 2017. Elle a été inaugurée par le Président de Eau du Morbihan le 28 juin 2017, en présence de M. Le Jallé, Maire de Tréffléan, et de Mme Favennec, conseillère départementale.

Cette cérémonie a notamment rassemblé les élus de Eau du Morbihan, de la presqu’ile de Rhuys et du Syndicat Intercommunal desservi par l’unité de Production, les partenaires, les riverains, et les entreprises.

Téléchargez la plaquette de présentation



  • Historique

Antérieurement à 2012 et au transfert de la compétence Production à Eau du Morbihan, le SIAEP de la Presqu’île de Rhuys avait déja acté de la vétusté de l’unité de Production historique de Trégat, sur Theix-Noyalo. Dans la continuité des études menées, Eau du Morbihan a engagé les travaux de construction de Le Marais en 2015, cette nouvelle installation se substituant à l’unité de Trégat.

Le projet a débuté en 2012, par l’achat du terrain, dont le choix a été guidé par sa proximité des canalisations existantes et du barrage de Trégat contenant l’eau brute.

  • Objectifs 2

Cette nouvelle infrastructure vient rejoindre le parc de 15 unités de Production à partir d’eau superficielle gérées par Eau du Morbihan, et les 40 stations d’eaux souterraines, pour une production annuelle de 25 Mm3. Elle intègre le dispositif global progressivement mis en place  par Eau du Morbihan, qui permet de mutualiser les outils de Production, de gérer la ressource de façon optimisée et partagée, dans une logique de solidarité.

Moderne et fiable, l’unité de Production a pour but de desservir les abonnés du SIAEP de Rhuys en eau de qualité, en continu.

Elle est sécurisée par un import à partie de l’usine de Production de Férel gérée par l’IAV et de l’unité de Noyalo de la ville de Vannes. En effet, les 700 000 m3 de la retenue de Trégat qui aliment l’unité en eau brute constituent un stock modeste nécessitant une gestion fine, pour faire face notamment aux pointes de consommation estivales.

Le film ci-après retrace le chemin de l’eau, de la retenue jusqu’à l’unité de Production.



  • Les travaux: 7.2 M€

Ils ont commencé en avril 2015 pour une durée de 16 mois. Une période de mise ne route de 3 mois a ensuite été menée par le constructeur pour aboutir à une mise en production de l’eau vers les abonnés le 10 avril 2017.

Les travaux ont consisté en la création d’une filière de traitement de l’eau de 400 m3/h pouvant produire un volume journalier de 8 000 m3 par jour.

Cette filière est une succession de bassins permettant la potabilisation de l’eau. Un traitement d’affinage au Charbon Actif la complète pour garantir une excellente qualité de l’eau produite en sortie d’usine.

Les boues issues du traitement de l’eau sont, quant à elles, déshydratées, stockées puis valorisées en agriculture.

Enfin, pour relier l’infrastructure aux réseaux existants, 2 conduites de 400 mm ont été posées sur un linéaire de 2 km : une conduite d’amenée de l’eau brute et une conduite de refoulement de l’eau traitée.

Entrez au cœur de l’unité d’eau potable Le Marais

  • Le parcours pédagogique

L’infrastructure a été conçue pour accueillir du public, afin de le sensibiliser à l’eau et à la complexité du service.

Les différents bassins en eau n’étant pas accessibles pour des questions de sécurité, le parcours a été complété par un outil Média, présentant l’organisation de Eau du Morbihan, et permettant de découvrir l’unité de Production Le Marais de l’intérieur.
